【深度学习笔记】keras中Layer、Node与Tensor之间的关系

本文主要讲述在Keras中，Layer、Node与Tensor在网络构建中的关系。

一些关于keras.engine.base_layer的一些笔记核心的详见github。

1.Layer与Node

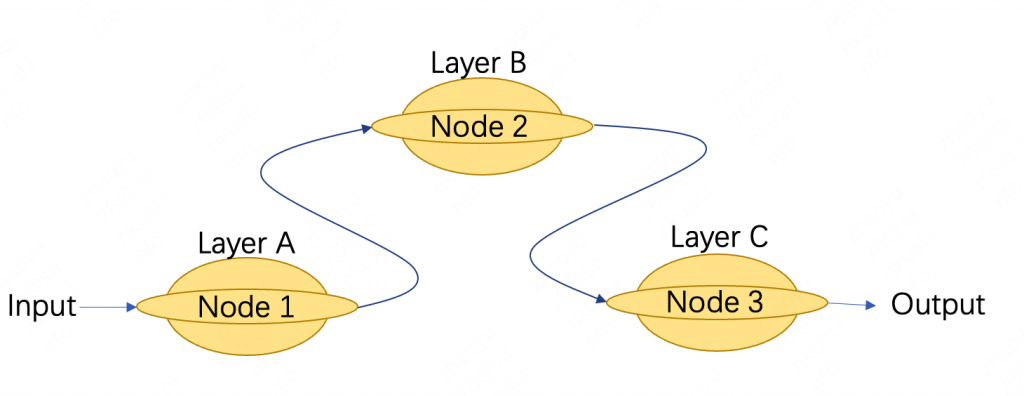

如上图，考虑一个最简单的网络结构。想了很多方法来表达Layer与Node之间的关系，从我的个人理解来看，这种热狗结构的图最能表达他们之间的关系（真的好像热狗哈哈哈哈 我还特意给画成这个颜色）。

首先我们看keras.engine.base_layer.Layer()中初始化Node()的代码，在__add_inbound_node中（580行）:

# Create node, add it to inbound nodes.
Node(
    self,
    inbound_layers=inbound_layers,
    node_indices=node_indices,
    tensor_indices=tensor_indices,
    input_tensors=input_tensors,
    output_tensors=output_tensors,
    input_masks=input_masks,
    output_masks=output_masks,
    input_shapes=input_shapes,
    output_shapes=output_shapes,
    arguments=arguments
)

对比Node的__init__（）:

def __init__(self, outbound_layer,
             inbound_layers, node_indices, tensor_indices,
             input_tensors, output_tensors,
             input_masks, output_masks,
             input_shapes, output_shapes,
             arguments=None):

可以发现，Layer中初始化Node时，将自身（self）传到Node中的outbound_layer，从而完成Node和Layer中的绑定。

随后就是其他的常规参数赋值。

那么Node中的这些参数都代表着什么呢？

在分别讲述各个参数之前，先让他们集合给我们参观一下：

• outbound_layer
• inbound_layers
• node_indices
• tensor_indices
• tensor_indices
• input_tensors
• output_tensors
• input_masks
• output_masks
• input_shapes
• output_shapes
• arguments

需要特别注意的是，除了outbound_layer，其他的参数均有s，说明除了outbound_layer，其他参数均允许多个，为复数形式。

1.1 outbound_layer

这个参数代表当前Node中负责输出的层。比如在上例Node 2中，该层就是Layer B，一个节点中只会有一个层会有输出（每个Node只会绑定一个Layer，但是Layer并不一定只能绑定一个Node，这个稍后会说到），因此output_layer有且只会有一个，因此在Layer中初始化Node时，这个参数会传入self，也就是该层本身。这个比较好理解。

1.2 inbound_layers

理解了上面的outbound_layer，这个inbound_layers也简单多了，就是当前Node的输入层。之所以允许为复数，是因为一个Node（Layer）自然允许多输入的情况（concatenate），上例中，Node 2的inbound_layers=[Layer A]。

1.3 node_indices

上面提到过，每个Node只能绑定一个Layer，但是每个Layer并不是只能绑定一个Node。那么什么情况下会绑定多个Node呢？就是该层为共享层的情况下。因此在Layer下可能有多Node，需要node_indices来指定当前Node是该Layer第几个Node。

在非共享层的情况下，因为每个Layer下只有一个Node，因此这个值为0。

1.4 input_tensors 与 output_tensors

分别表示当前Node（Layer）的输入tensor与输出tensor。在上例中，输入和输出tensor均有一个，在多输入（出）（concatenate）的情况下，会有多个input（output）。

需要注意的是，这些参数是层内所有Node共享的，对于不同的Node，只是用各种index来区分它们。

1.5 tensor_indices

类似于node_indices，只不过这里用来指定当前层的output_tensors中每个tensor的索引，对应多输出的情况。当为单输出时，为0。

1.6 input_shapes 与 output_shapes

分别表示input_tensors 与 output_tensors的shape。

到这里，其实我们可以发现，Node其实就是用来记录与连接Layer的一个工具，用来将多个Layer串联起来并且保存一些基本信息。因此，我觉得“热狗”形状更能够表达Layer与Node之间的关系。

那么上面提到的索引等参数，又是从哪里来的呢？我们观察Layer中的代码，在565行：

# Collect input tensor(s) coordinates.
inbound_layers = []
node_indices = []
tensor_indices = []
for x in input_tensors:
    if hasattr(x, '_keras_history'):
        inbound_layer, node_index, tensor_index = x._keras_history
        inbound_layers.append(inbound_layer)
        node_indices.append(node_index)
        tensor_indices.append(tensor_index)
    else:
        inbound_layers.append(None)
        node_indices.append(None)
        tensor_indices.append(None)

不难发现，对于每一个输入tensor x，会检查它是不是keras_tensor，如果是，则会从_keras_history中获取 inbound_layer, node_index, tensor_index 三个值，分别为Node初始化时输入的对应三个值。

那么Tensor又是什么呢？

2.Tensor和Layer之间的关系

Tensor在Layer之间流动，每一个Tensor都是以一个占位符（placeholder）的形式存在，而每一个Tensor又都包含一些属性，用来描述这个Tensor的来历。

• inbound_layer
• node_index
• tensor_index

三个，它们合起来描述了该Tensor的来源。inbound_layer描述了该Tensor所属的Layer，比如Layer B。node_index描述了Tensor在Layer中是第几个Node。tensor_index则描述了该Tensor在Node中是第几个tensor。根据这三个值，就可以从 Layer->Node->Tensor精确地定位到这个Tensor的由来。

而我们可以看到，Node在这里就起到了担任Tensor和Layer之间的一个桥梁作用。
